I. DESCRIPCIÓN

El osciloscopio es posiblemente el instrumento más versátil en electrónica ya que en él se visualiza la señal, tal y como es.

Es decir nos permite representar en una pantalla una o varías señales en función del tiempo. En nuestro caso particular podemos ver de forma simultanea dos señales, además de sumarlas, componerlas y trazar la característica V-I de los componentes.

Esta imagen de la onda de tensión permite la caracterización de diversos parámetros tales como amplitud, frecuencia, posibles distorsiones y en el caso de tener más de una onda permite su comparación.

Como se ha dicho el alumno dispone en el laboratorio de dos modelos de osciloscopio, aunque todas las prácticas las realizará con el mismo modelo.

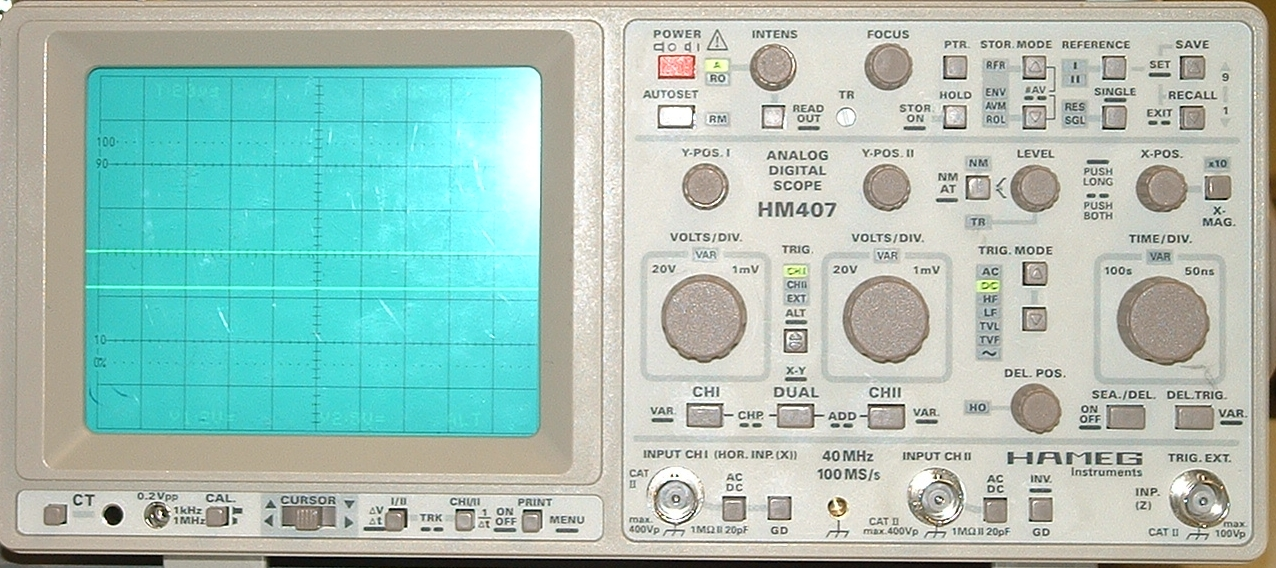

En la siguiente fotografía se puede ver el modelo HAMEG HM-407

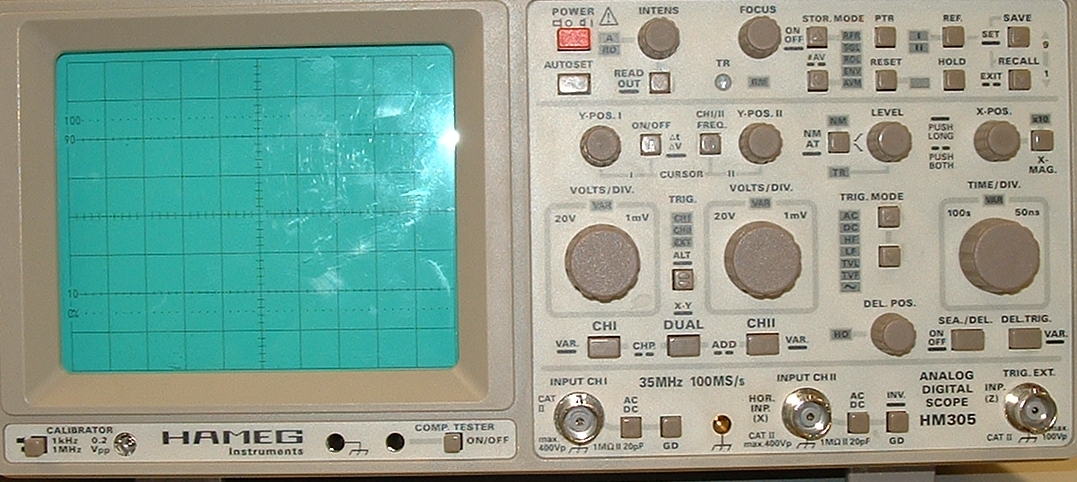

En la siguiente fotografía se puede ver el modelo HAMEG HM-305

II. MODO DE USO HAMEG HM-407

Ajustes básicos del osciloscopio.

En la siguiente fotografia se ven los elementos que nos permiten enceder o apagar osciloscopio, regular el brillo y el enfoque y ajustar de forma automática los parámetros para poder visualizar correctamente la señal.

Veamos con detalle el funcionamiento de estos controles.

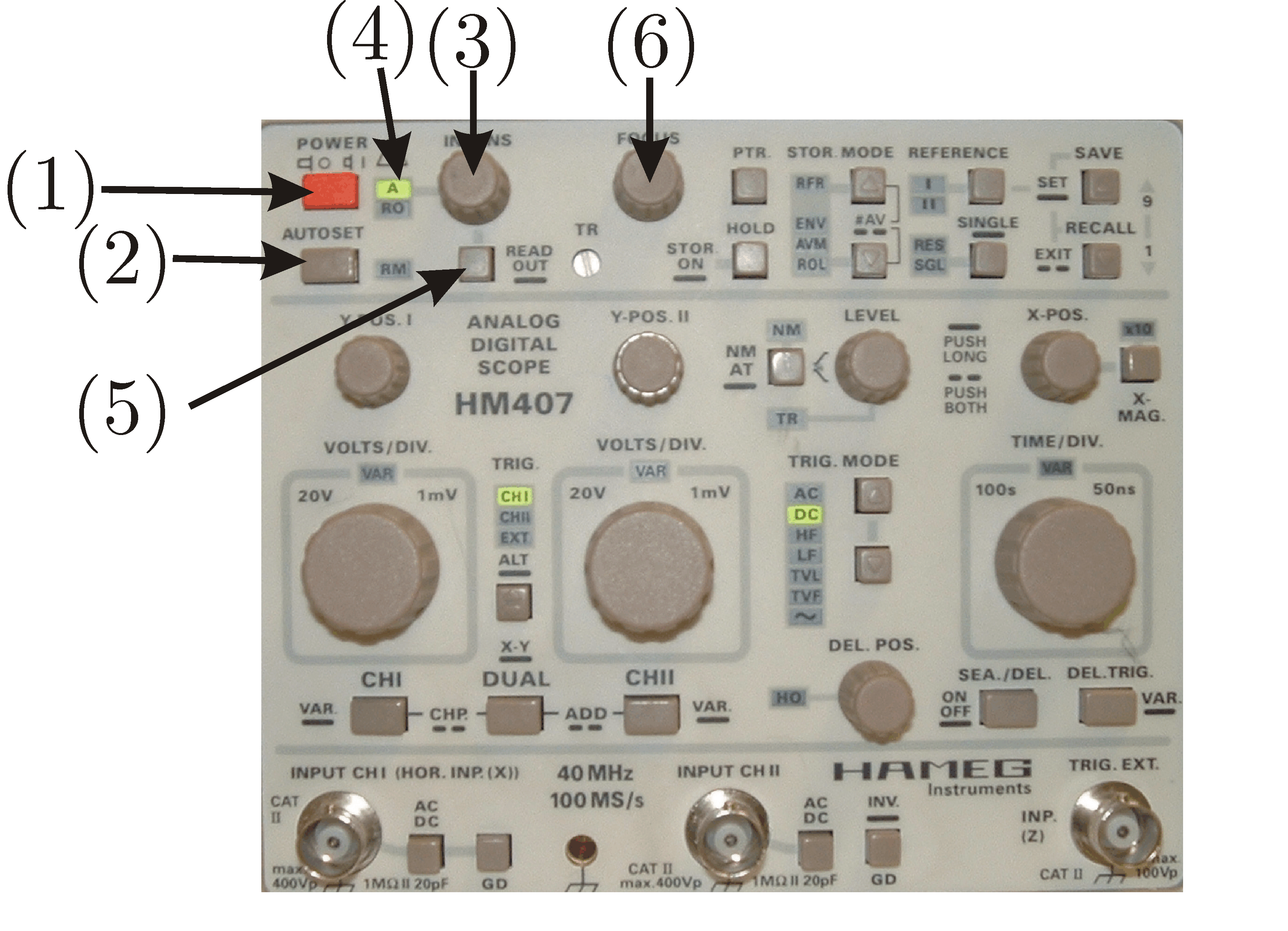

(1) POWER. Interruptor de red con los símbolos para las posiciones de encendido (I) y apagado (O).
(2) AUTO SET. Esta tecla acciona el ajuste automático de los mandos electrónicos. Este mando se aconseja que no se use salvo que se le indique. EN EL EXAMEN NO SE DEBE USAR
(3) INTENS. Botón giratorio con Led correspondiente y tecla inferior. Mediante el botón giratorio INTENS se ajusta el brillo de la traza y del readout.

Al botón giratorio INTENS le corresponden los LED "A" (4) para la presentación de la señal y "RO" (4) para el readout.
(5) READOUT. Pulsando de forma breve se puede alterar, con el mando correspondiente de intensidad, el brillo de la traza o del readout (estos modelos de osciloscopio disponen de una zona en la parte superior y otra en la parte inferior denominada READOUT, donde el osciloscopio nos proporciona cierta información). Mediante una pulsación prolongada sobre la tecla READOUT, se puede activar o desactivar el readout.
(6) FOCUS. Ajuste de la nitidez de la traza mediante botón giratorio; actúa sobre la presentación de la señal y el readout

Ajustes de la posición de la señal.

Como ya se ha dicho el osciloscopio nos permite visualizar una señal en una pantalla. Una de las variables que tenemos es la de posicionar la señal de forma libre.

Veamos con detalle el funcionamiento de estos controles.

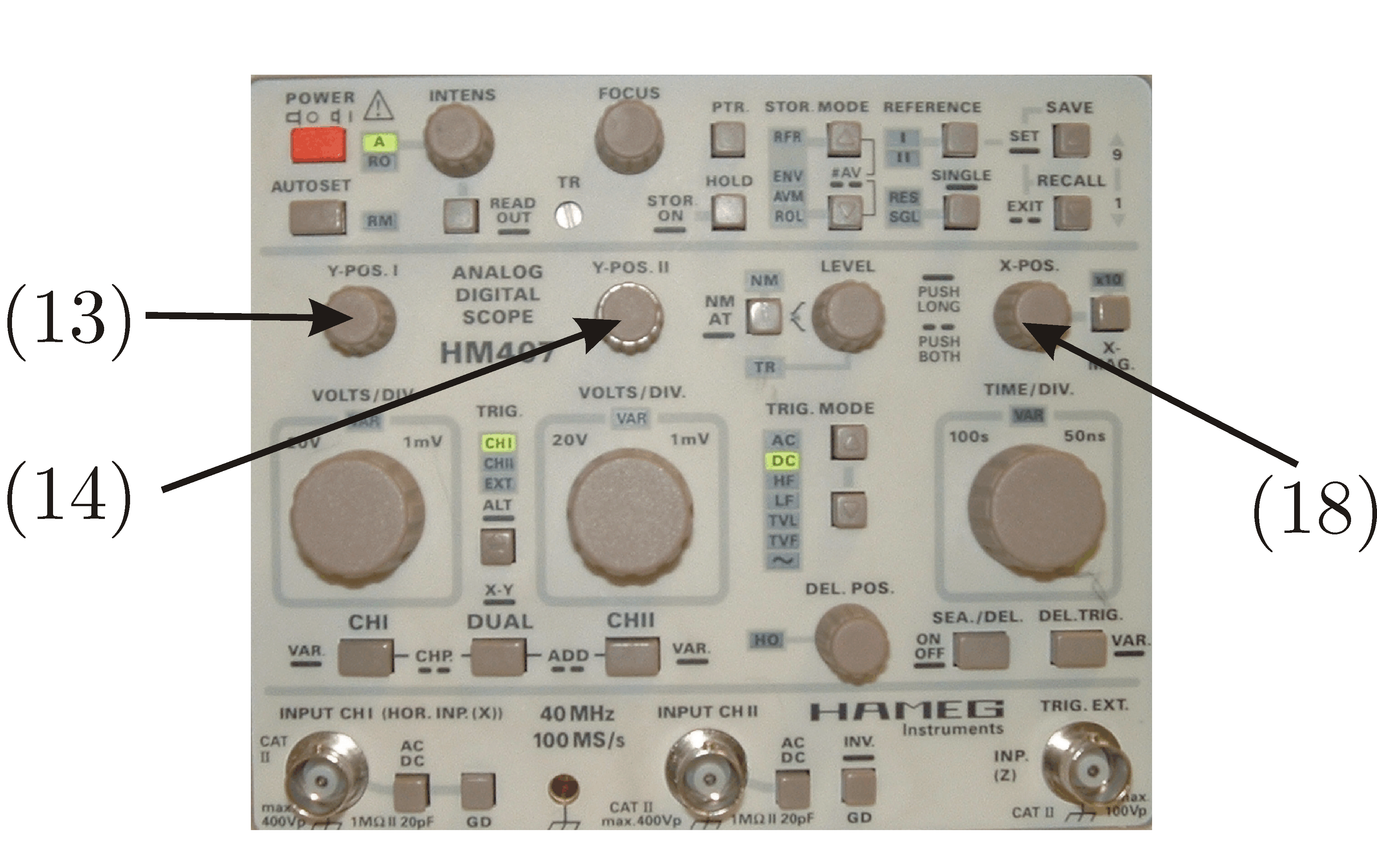

(13) Y-POS 1. Este botón giratorio sirve para ajustar la posición en vertical de canal 1.

El trazo puede ser posicionado mediante Y-POS 1 sobre una línea de la retícula, que sea idónea para la medición de la tensión que se pretenda efectuar.

(14) Y-POS 2. Este mando se utiliza para regular la posición vertical del canal 2 de forma similar al Y-POS 1.

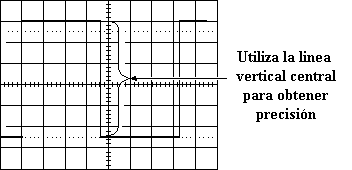

(18) X-POS. Este mando giratorio desplaza el trazo de la señal en la dirección horizontal. Mediante X-POS se puede determinar qué parte de la presentación total se desea observar.

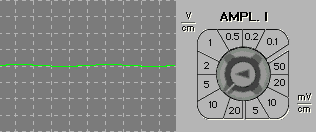

Ajustes de la sensibilidad y base de tiempos de la señal.

Además de poder cambiar libremente la posición de nuestra señal en la pantalla también podemos hacer que se vea con distinto detalle en los dos ejes X e Y.

Esto nos permitirá ver señales de distinta amplitud de forma óptima así como señales de distinta frecuencia.

Veamos con detalle el funcionamiento de estos controles.

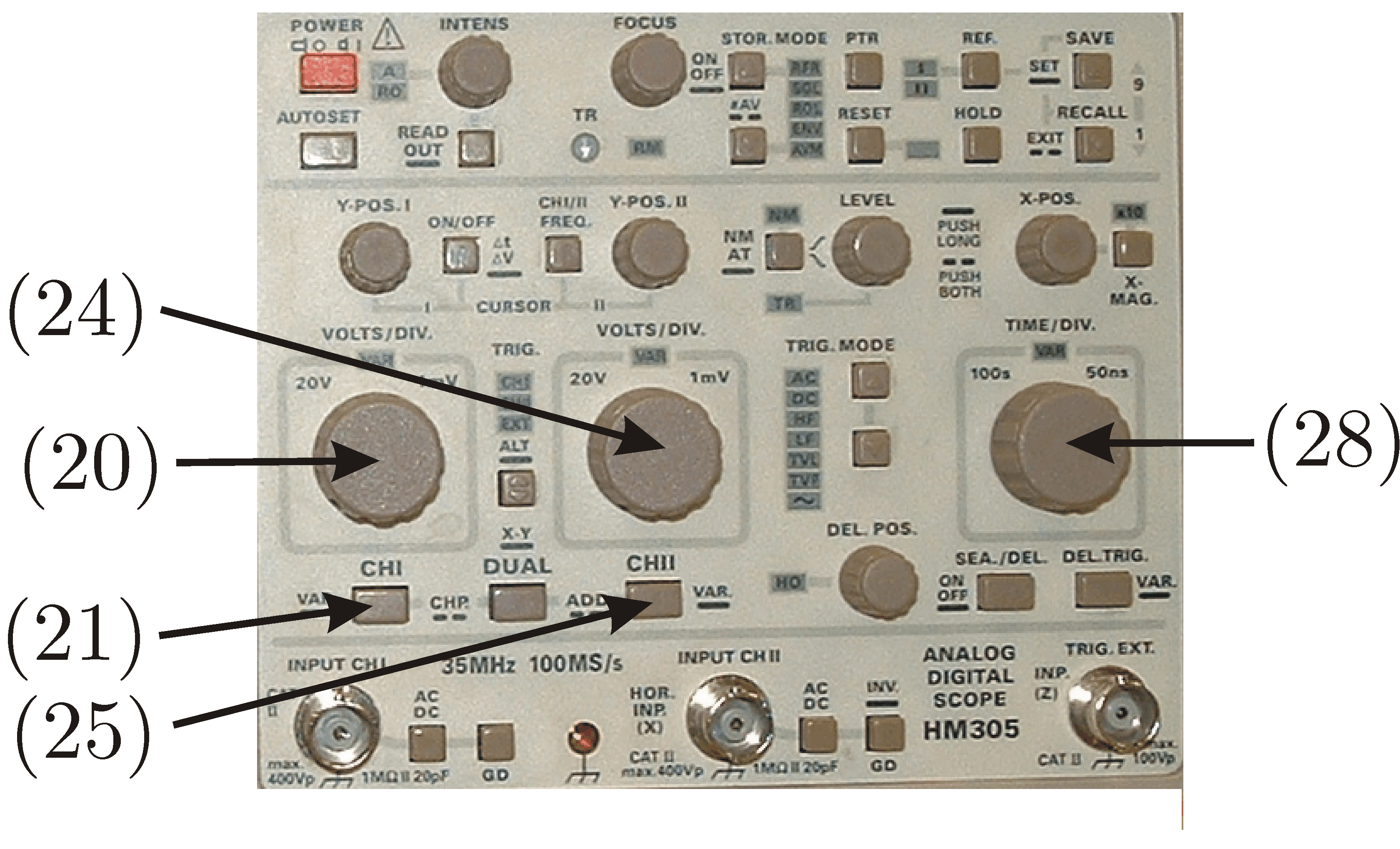

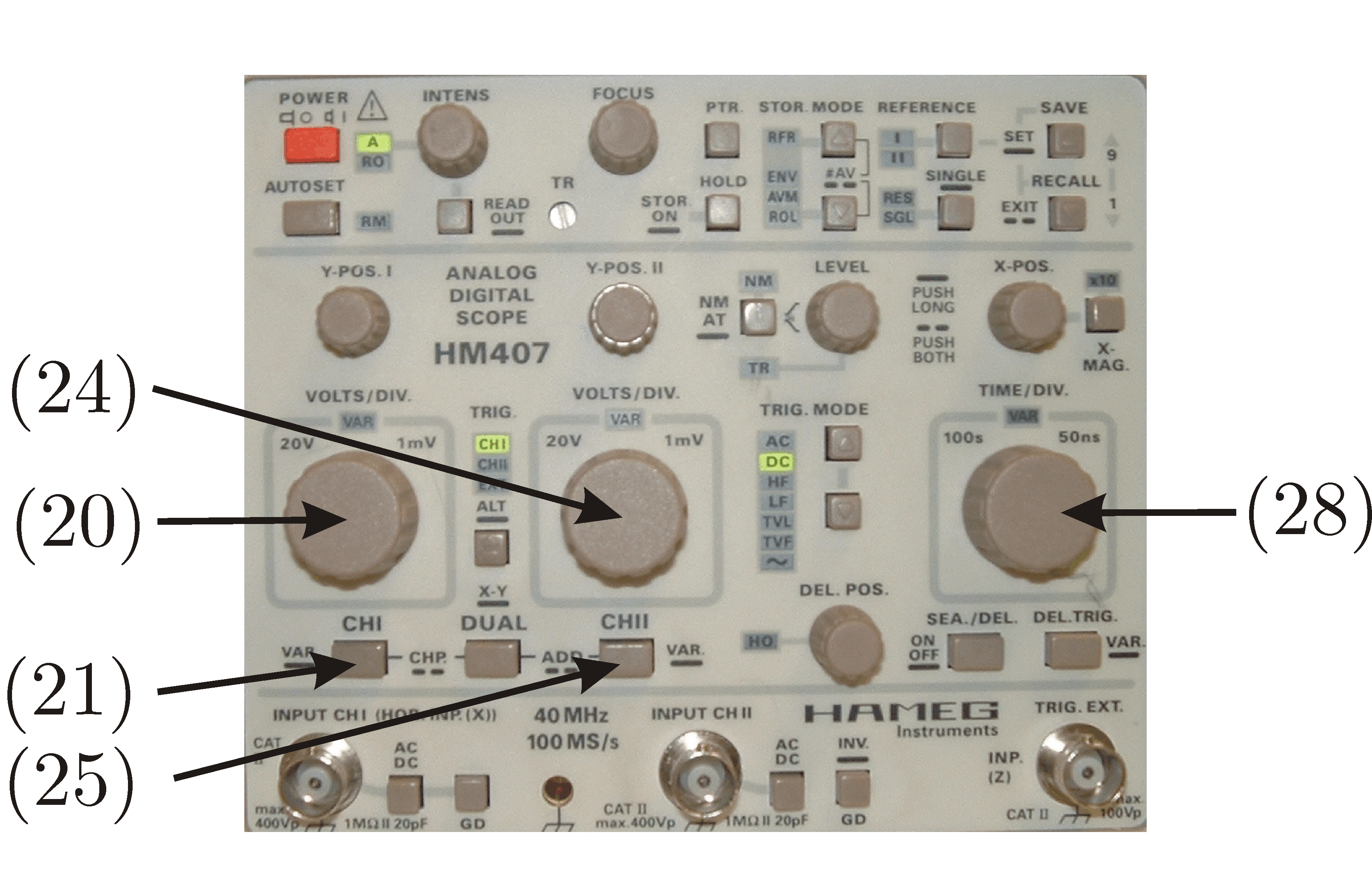

(20) VOLTS/DIV 1. El mando sólo actúa, con el canal 1 activo y cuando la entrada está conectada. Mediante el giro a la izquierda se aumenta el coeficiente de deflexión, el giro a la derecha lo reduce. El margen acepta coeficientes de deflexión desde 1mV/cm hasta 20V/cm que siguen una secuencia de conmutación de 1-2-5. El coeficiente de deflexión ajustado se indica en la parte inferior de la pantalla mediante el readout (p.ej.: "Y1:5mV...").

(21) CH 1. Esta tecla alberga varias funciones CH1. Mediante una breve pulsación se conmuta a canal 1 (modo monocanal). Con una pulsación prolongada de la tecla CH1, modifica la función del mando de VOLTS/DIV. a la de ajuste fino y se ilumina el LED VAR. De ello resulta una presentación de señal descalibrada en su amplitud ("Y1>...").
(24) VOLTS/DIV 2. Mando análogo al (20) pero en este caso para el canal 2.
(25) CHII. Mando análogo al (21) pero en este caso para el canal 2.
(28) TIME/DIV. Mediante el botón giratorio, se ajusta el coeficiente de deflexión de tiempo y se indica arriba a la izquierda en el readout (p.ej.: "T:10 ms"). El giro a la izquierda aumenta, el de la derecha reduce el coeficiente de tiempo. El ajuste se realiza en pasos secuenciales de 1-2-5 y se realiza de forma calibrada si no está iluminado el LED denominado con VAR. Se pueden seleccionar coeficientes de tiempo entre 500ms/cm y 50ns/cm.

Ajustes de los modos de disparo.

Un elemento fundamental en el osciloscopio eran la señales de disparo, ya que era el elemento que no permitía obtener la señal repetitiva y de forma estable.

En nuestro osciloscopio se consigue con los siguientes controles.

Veamos con detalle el funcionamiento de estos controles.

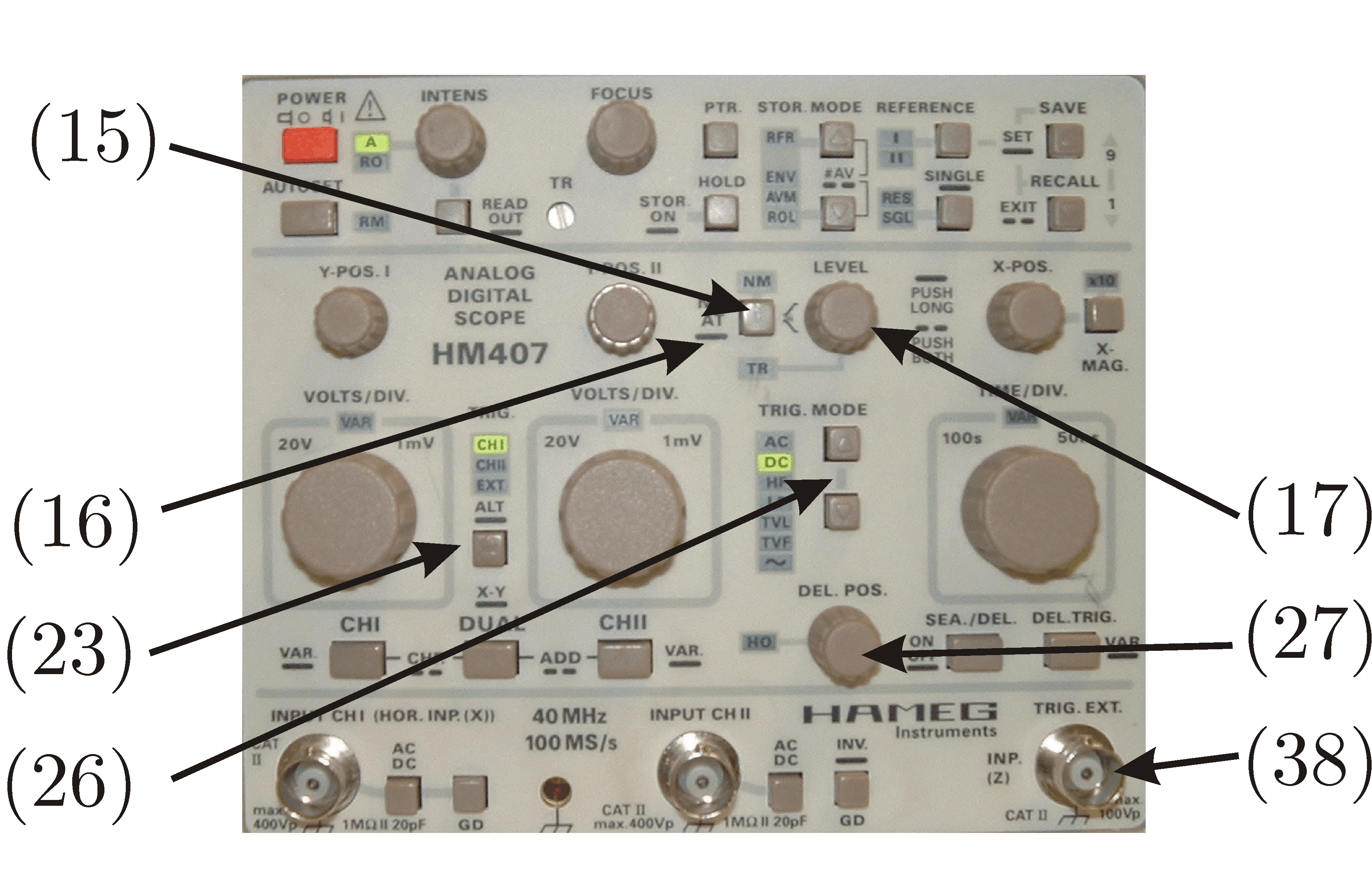

(15) NM AT. Este pulsador permite cambiar de modo de disparo. Si se pulsa prolongadamente se pasa del modo manual (NM, disparo normal) al modo automático (AT, disparo sobre valores de pico automático) y viceversa. Si el LED de NM está iluminado, el equipo funciona en modo de disparo normal.
En el modo de disparo normal con el potenciómetro LEVEL se puede variar el nivel de la señal de disparo, observe cómo aparece una marca en la parte izquierda del READOUT y mientras la marca se encuentra dentro de los márgenes de la señal se obtiene una imagen estable y el diodo LED de disparo encendido, por el contrario cuando el nivel supera los límites de la señal la imagen desaparece y el diodo LED del disparo se apaga, quiere decir que en ese caso no hay señal de barrido.
En el modo automático cuando el nivel de disparo está dentro de los límites de la señal se obtiene una señal estable y el diodo LED de disparo estará encendido. Cuando el nivel está fuera de los márgenes de la señal se genera una señal de barrido automáticamente que hace que aparezca una señal no estable en la pantalla. Esta señal se puede parar, es decir obtener una señal estable, con la ayuda del potenciómetro de HOLD OFF (27).
Con este mismo pulsador, cada pulsación breve cambia la pendiente seleccionada (SLOPE). Con ello se determina, si el disparo debe efectuarse sobre la pendiente de la señal en la parte ascendente o descendente. La selección elegida queda reflejada en la parte superior de la pantalla por readout con un símbolo correspondiente.

(17) LEVEL - Mediante el botón rotativo LEVEL se puede determinar el punto de disparo, es decir la tensión que deberá sobrepasar (dependiendo del flanco de disparo) para activar el proceso de desviación de tiempo. En la mayoría de modos de funcionamiento, se añade un símbolo en la pantalla que indica el nivel de disparo.

(23) TRIG. Mediante una breve pulsación de la tecla se selecciona la fuente de disparo. La fuente de disparo se indica con el LED TRIG. (23). La nomenclatura "Fuente de disparo" describe la fuente de señal, de la cual procede la señal de disparo.
Se dispone de tres fuentes de disparo: canal 1, canal 2, (ambas se denominan como fuentes de disparo internas y la entrada de TRIG.EXT. (38) como fuente de disparo externa. La disponibilidad de fuentes de disparo internas depende del modo de funcionamiento de canal elegido. La secuencia de conmutación es: 1 - 2 - EXT - 1 en modo de funcionamiento DUAL y ADD, 1 - EXT - 1 en modo de funcionamiento de canal 1 y 2 - EXT - 2 en modo de funcionamiento de canal 2.
(26) TRIG. MODE. Si se pulsa una de las dos teclas de TRIG. MODE, se conmuta el acoplamiento de disparo (acoplamiento de una señal al dispositivo de disparo). El acoplamiento de disparo se indica mediante un LED.
Partiendo del acoplamiento de disparo AC, cada pulsación sobre la tecla TRIG. MODE inferior conmuta con la siguiente secuencia: AC, DD, HF, LF, TVL, TVF y Disparo de red (~).
Los modos habituales de acoplar la señal de disparo son AC y DC.
- AC: Modo de acoplo en AC, quiere decir que la señal continua es bloqueada o suprimida.
- DC: Modo de acoplo en DC.
- HF: Modo de acoplo en alta frecuencia. En este modo se filtra la señal y se eliminan las componentes de baja frecuencia.
- LF: Modo de acoplo en baja frecuencia.
- TVL: Disparo de TV con los pulsos de sincronismo de línea.
- TVF: Disparo de TV con los pulsos de sincronismo de cuadro.
- Disparo de red: Se utiliza la señal de red para producir el disparo.

Modos de acoplamiento.

Un elemento fundamental en el osciloscopio son los modos de acoplamineto, ya que además de pode situar libremente nuestra referencia de cero, también nos permite seleccionar si sólo queremos ver la componente alterna o la señal completa.

La señal que conectamos a la sonda se puede acoplar de tres formas distintas:

Acoplo DC
Acoplo AC
Acoplo GND

Veamos graficamente el funcionamiento de estos controles.

Veamos con detalle el funcionamiento de estos controles.

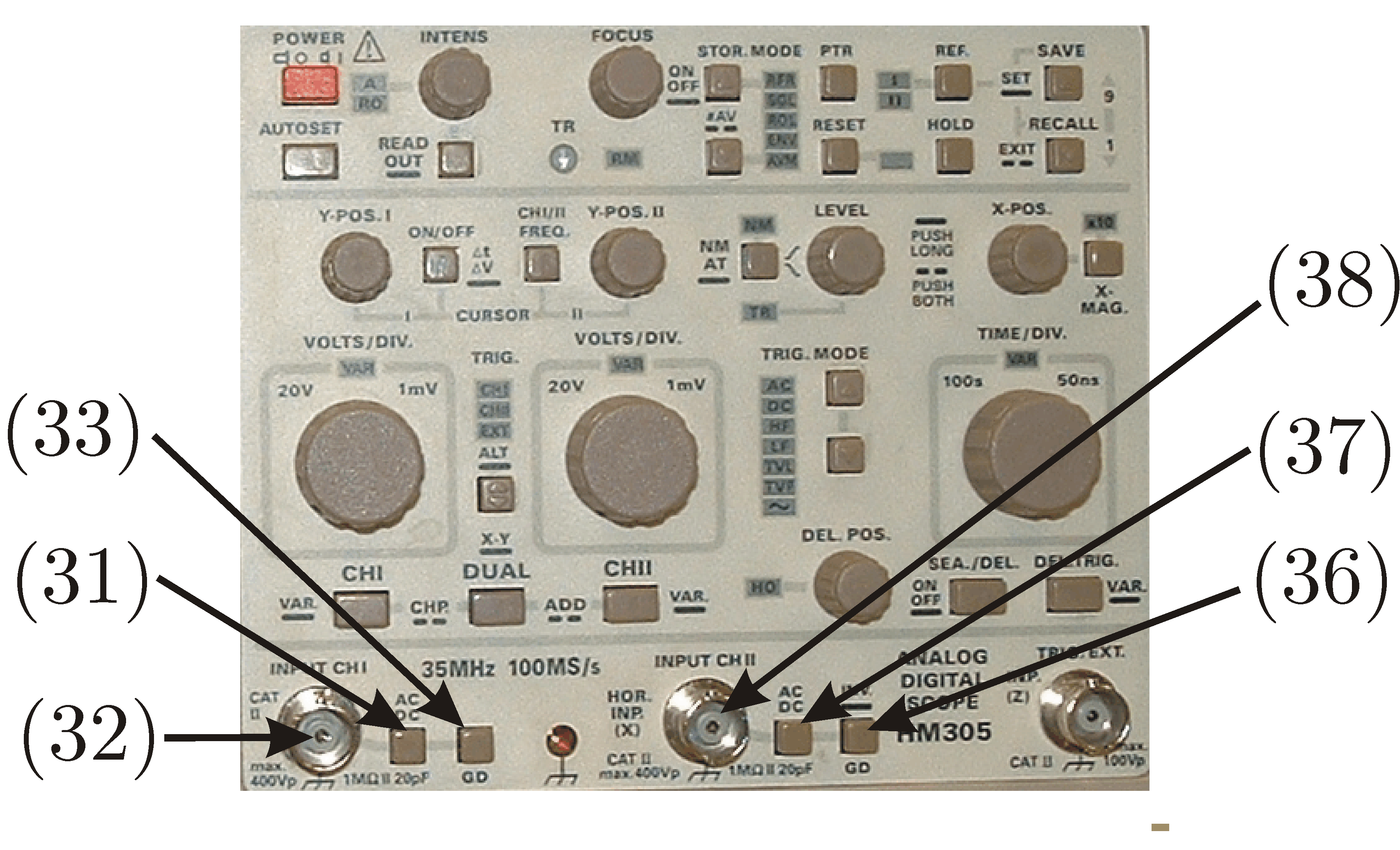

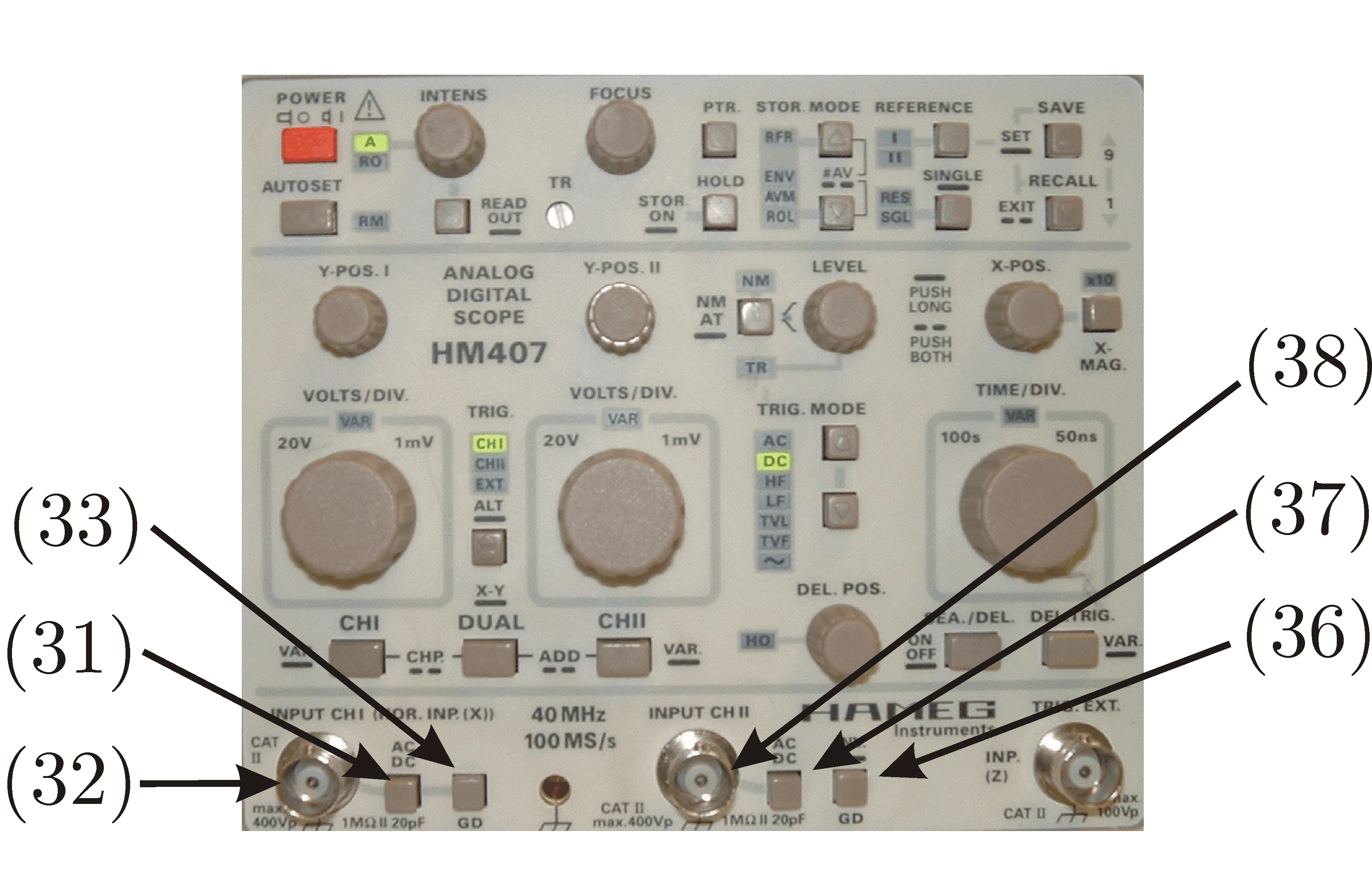

(31) Con una pulsación breve se conmuta entre el modo AC y DC para el canal 1.
(37) Con una pulsación breve se conmuta entre el modo AC y DC para el canal 2.
Acoplo DC: En este modo se ve la componente continua y la componente alterna. En el READOUT se observa que junto a la información de la sensibilidad del canal aparece este símbolo = que indica el acoplo DC seleccionado.
Acoplo AC: En este modo sólo se ve la componente alterna de la señal. El osciloscopio introduce un condensador que bloquea la componente continua y en consecuencia sólo se visualiza la componente alterna. En el READOUT se observa que junto a la información de la sensibilidad del canal aparece este símbolo (~) que indica el acoplo AC seleccionado.
Con una pulsación breve de (33) se activa el modo de acoplo GND para el canal 1.
Con una pulsación breve de (36) se activa el modo de acoplo GND para el canal 2.
Este pulsador tiene una doble función, si se pulsa prolongadamente se invierte el canal 2.

Acoplo GND: En este modo el osciloscopio desconecta internamente la señal y permite ajustar el nivel de referencia. En el modelo HM 407 también se puede cambiar la referencia sin necesidad de activar el acoplo GND, ya que en READOUT de la pantalla se observa el símbolo de tierra y se puede cambiar la posición de este símbolo. Sin embargo, el nivel de referencia se sitúa mucho mejor si realiza el acoplo a GND y ésta es la recomendación que damos a los alumnos para la realización de una mejor medida.

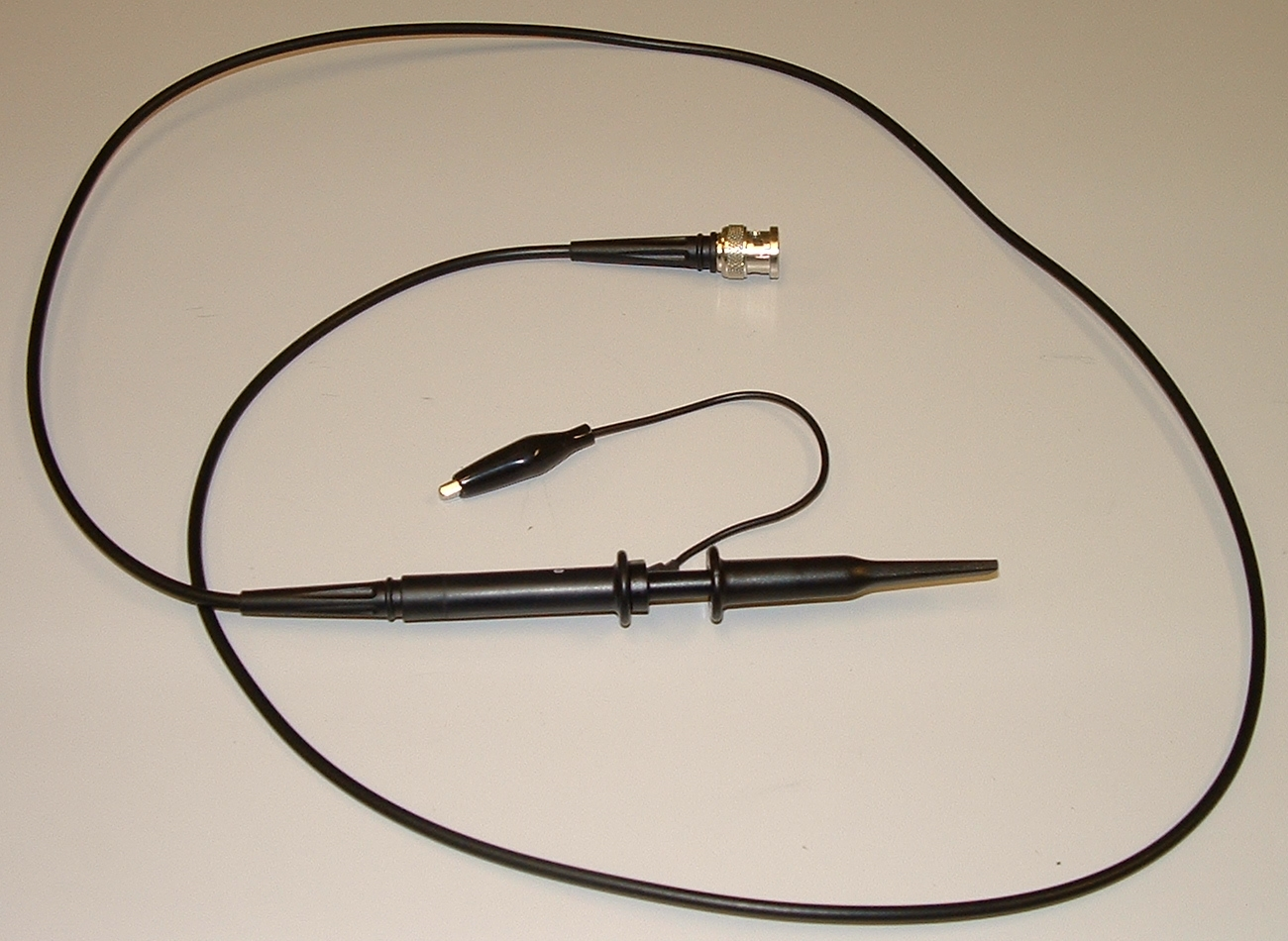

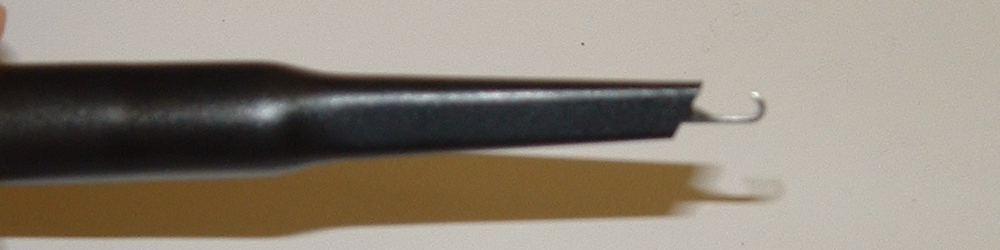

El circuito se conecta al osciloscopio con ayuda de la sonda.

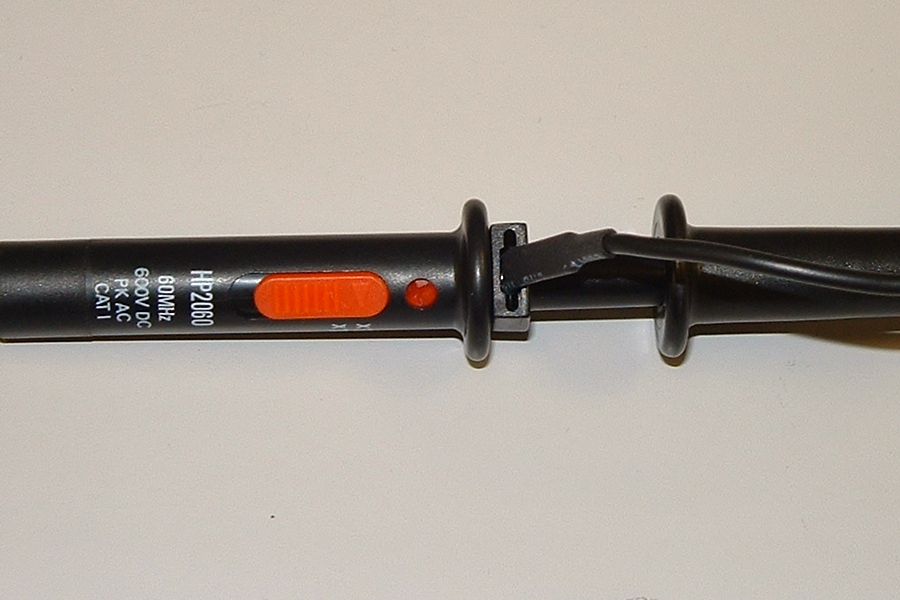

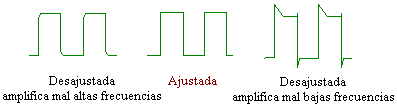

Como se sabe las sondas tienen un modo de trabajar que se denomina x1 o por x10. En el caso de x10 la sonda tiene en paralelo con la resitencia un condensador ajustable que permite reducir al máximo el efecto de la frecuencia. En la siguiente figura se observa como debería observase una señal con la sonda descompensada o compensada.

Funcionamiento en modo dual.

Como se ha dicho el osciloscopio nos permite ver de forma simultanea dos señales, sumarlas y componerlas en modo XY. Graficamente la representación de una, dos o la suma sería:

También se pueden componer dos señales en modo XY. Graficamente la representación del modo XY sería:

En nuestro caso estas formas de presentación las podemos logra con ayuda de los siguientes controles.

Veamos con detalle el funcionamiento de estos controles.

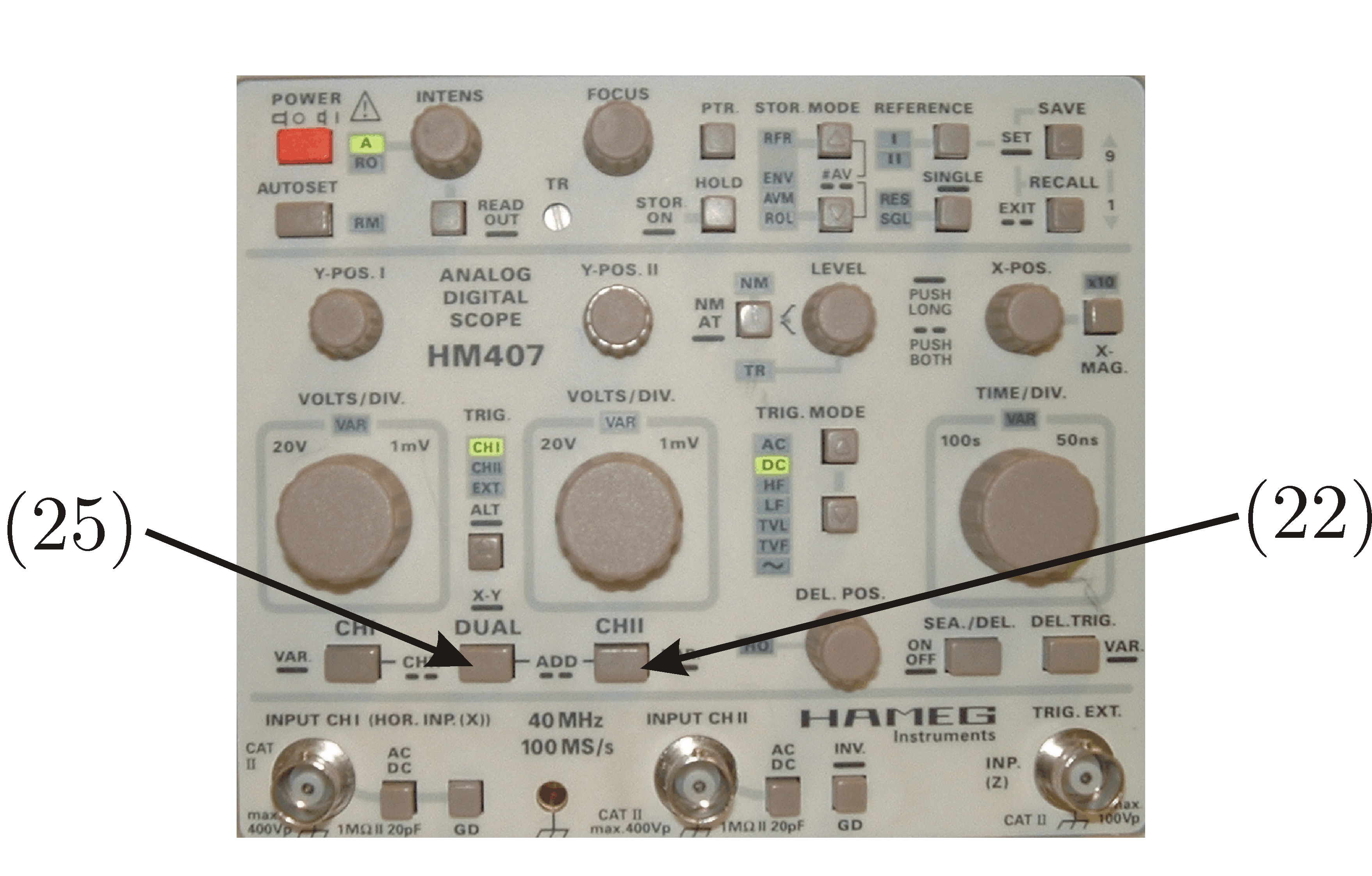

(22) DUAL. Pulsando brevemente esta tecla se pueden ver simultaneamente la señal de los dos canales. El readout presenta a la derecha, al lado de los coeficientes de deflexión de canal 2 (Y2:...) la forma en la que se realiza la conmutación de canales. "ALT" se corresponde con conmutación de canal alternado y "CHP" con chopper (troceado). El modo de la conmutación de canales se predetermina automáticamente por el ajuste de coeficientes de tiempo (base de tiempos).
En la siguiente figura puede ver el modo de funcionamiento alternado y troceado.

Pulsando (22) de forma prolongada activamos el modo de funcionamiento XY. El desvío en X se realiza mediante la señal conectada en el canal 1. La sensibilidad del canal 1 se utiliza para el ajuste de la amplitud en la dirección X. La señal conectada en el canal 2 provoca la desviación en el canal Y. El mando de sensibilidad se utiliza para ajustar la amplitud en la dirección Y. La base de tiempos no juega ningún papel en este modo.
Pulsando simultáneamente las teclas (22) y (25) se activa el modo suma.

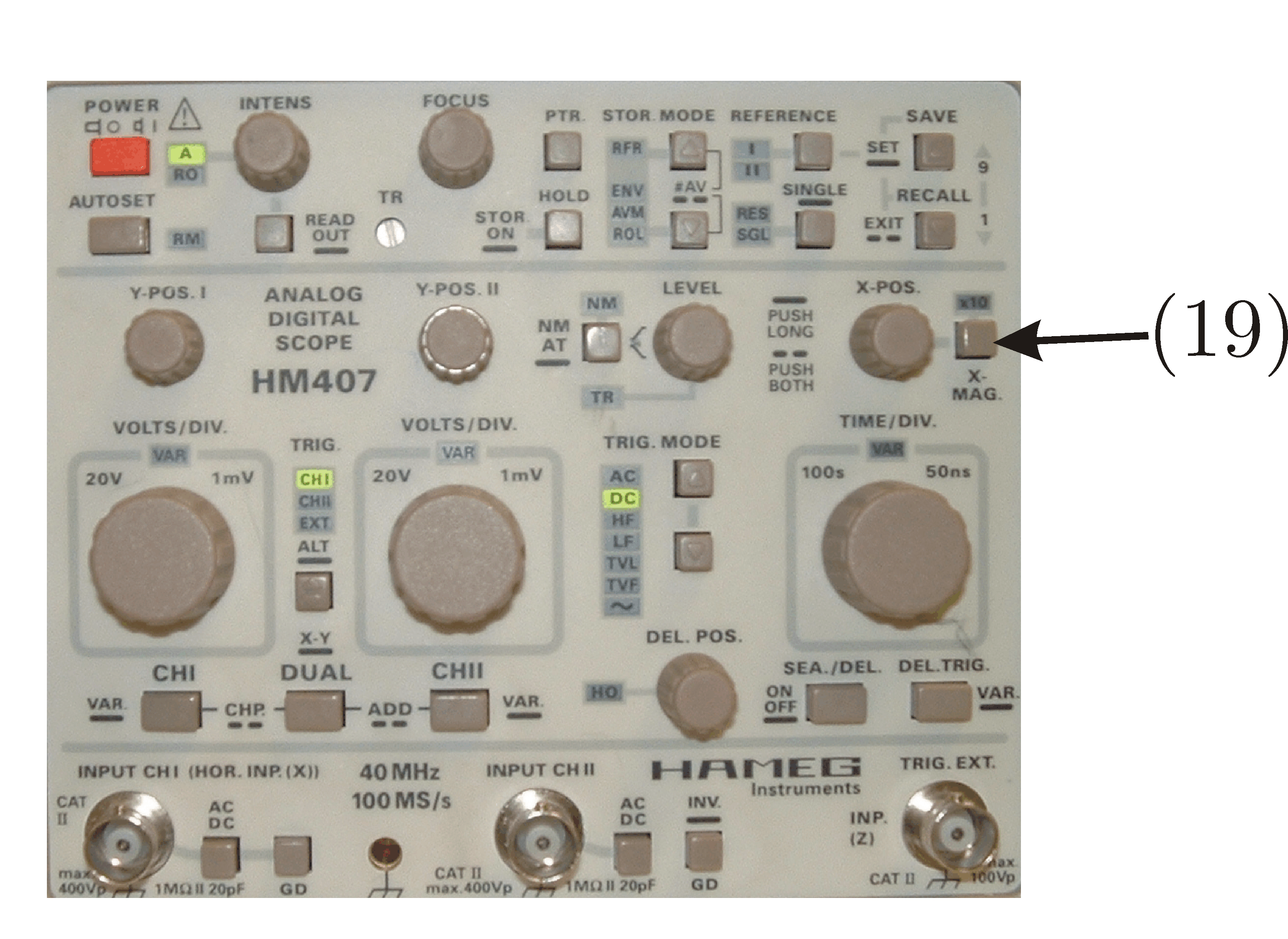

Funcionamiento en modo MAGx10.

Los osciloscopios suelen tener un modo de funcionamiento en el que se activa una expansión por 10 en la dirección x (es decir en la base de tiempos). Esto se consigue pulsando el botón (19).

Graficamente se puede ver en la siguiente figura, en este caso el aumento no son 10 veces sino 5 veces.

Funcionamiento en modo de comprobación de componente.

Los osciloscopios disponen de un modo para comprobar componentes electrónicos

Veamos con detalle el funcionamiento de estos controles.

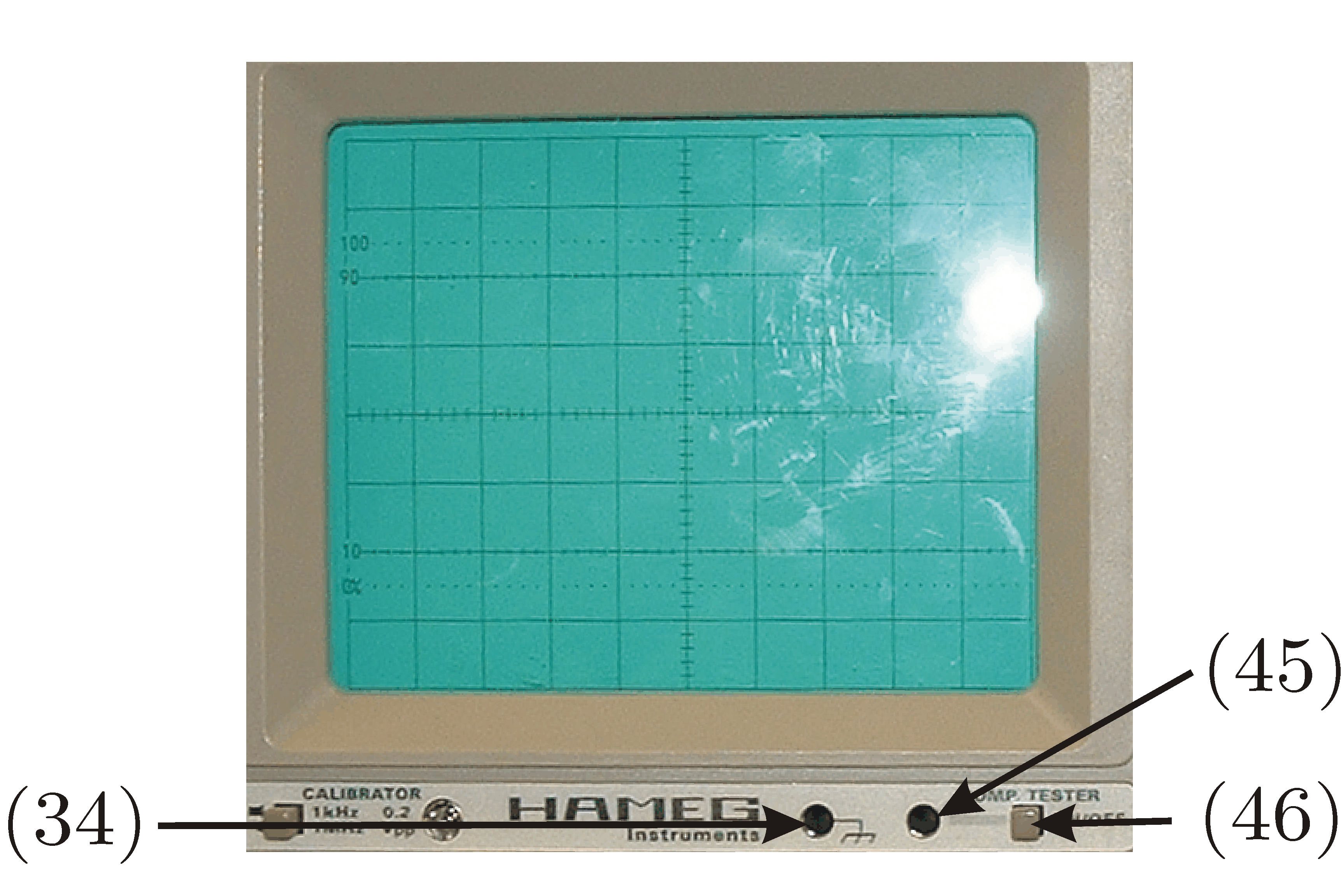

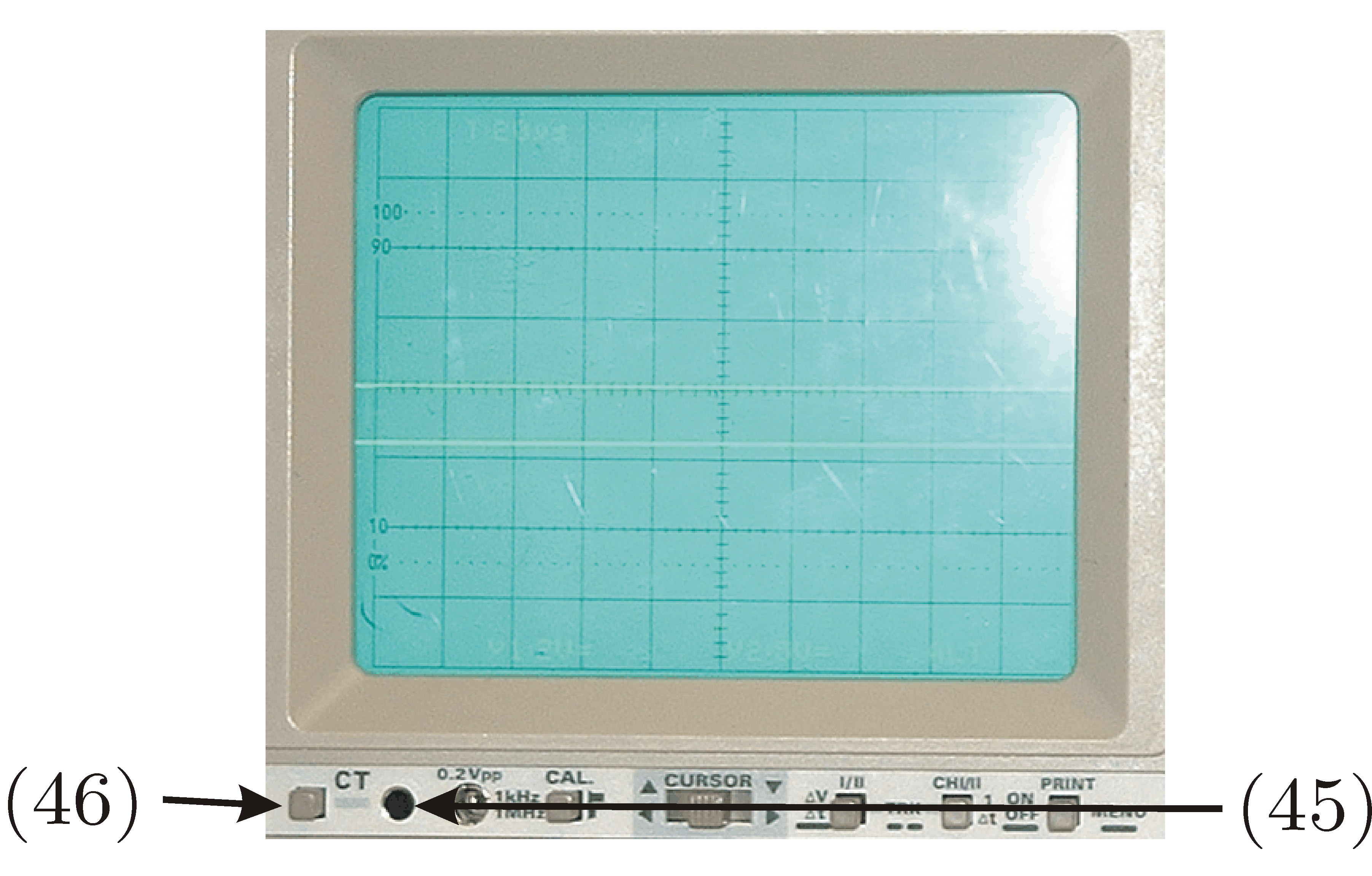

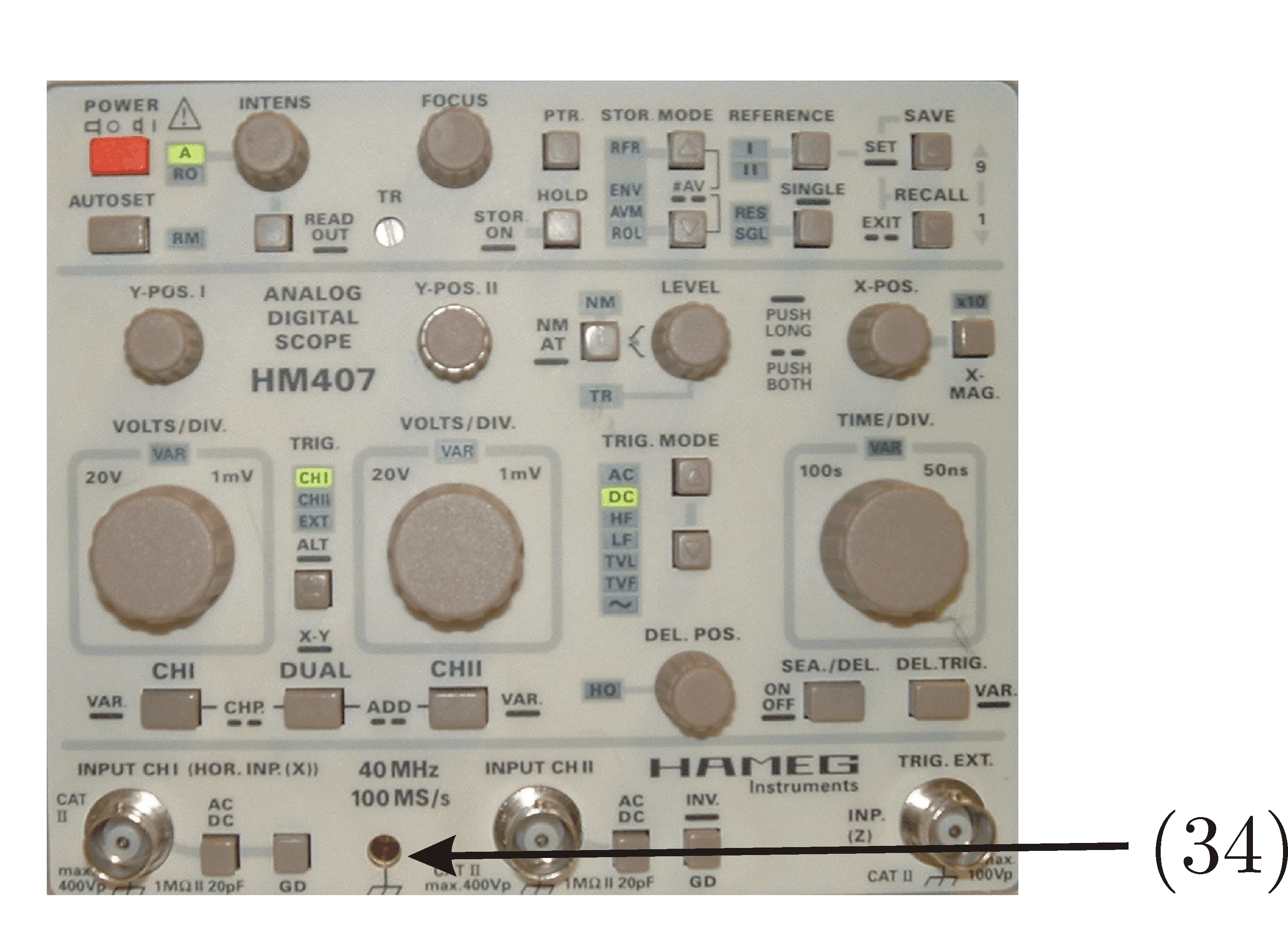

La forma de seleccionar este modo es pulsando (46).
El componente a comprobar se conecta en los bornes correspondientes (45) y (34).
IMPORTANTE: Los componentes a probar deben de estar desconectados de los circuitos.
Para realizar la conexión del componente al osciloscopio utilice las bananas de la fuente de alimentación. Conecte la banana al osciloscopio y el cocodrilo al terminal del componente.

III. MODO DE USO HAMEG HM-305

Ajustes básicos del osciloscopio.

Veamos con detalle el funcionamiento de estos controles.

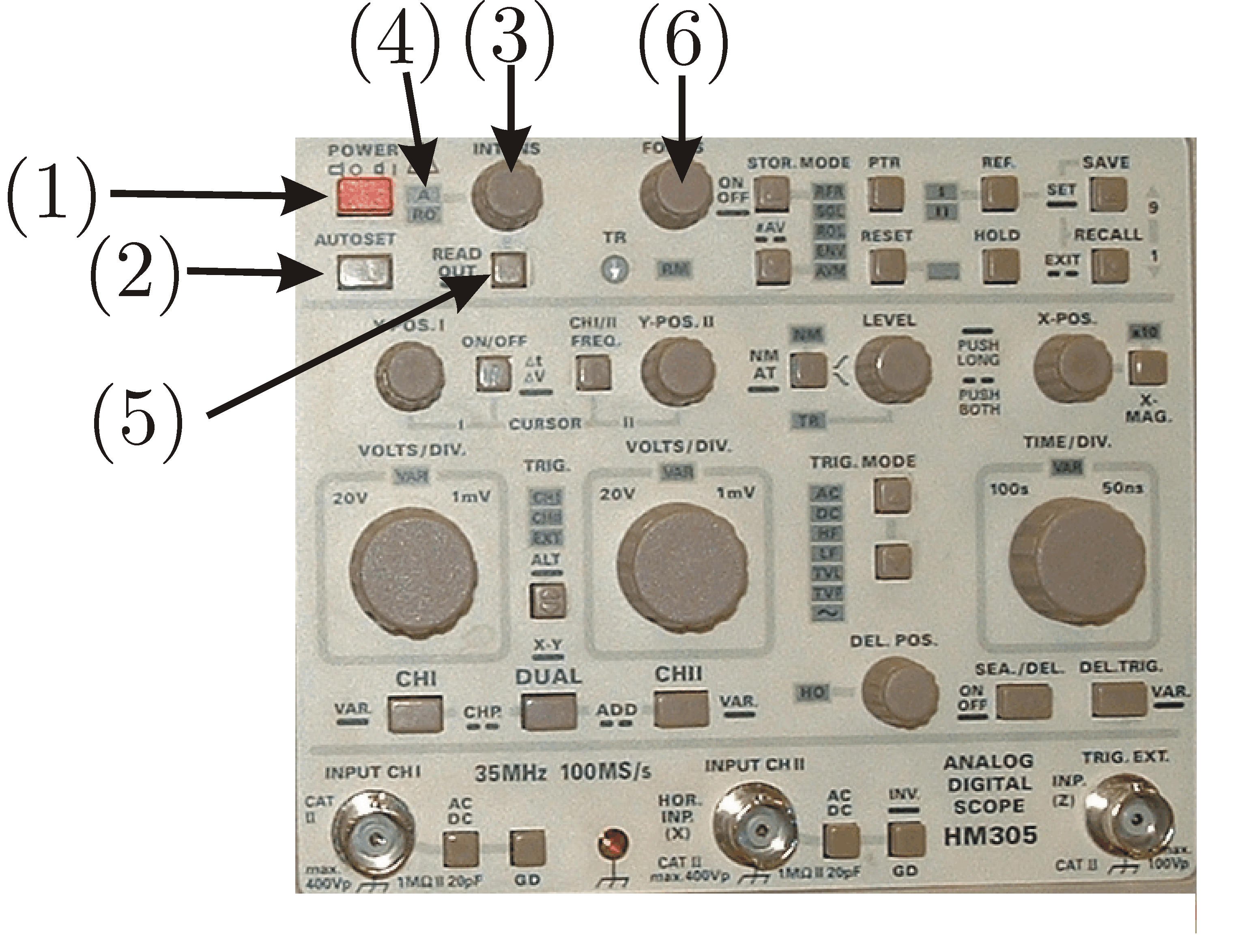

(1) POWER. Interruptor de red con los símbolos para las posiciones de encendido (I) y apagado (O).
(2) AUTO SET. Esta tecla acciona el ajuste automático de los mandos electrónicos. Este mando se aconseja que no se use salvo que se le indique. EN EL EXAMEN NO SE DEBE USAR
(3) INTENS. Botón giratorio con Led correspondiente y tecla inferior. Mediante el botón giratorio INTENS se ajusta el brillo de la traza y del readout.

Al botón giratorio INTENS le corresponden los LED "A" (4) para la presentación de la señal y "RO" (4) para el readout.
(5) READOUT. Pulsando de forma breve se puede alterar, con el mando correspondiente de intensidad, el brillo de la traza o del readout (estos modelos de osciloscopio disponen de una zona en la parte superior y otra en la parte inferior denominada READOUT, donde el osciloscopio nos proporciona cierta información). Mediante una pulsación prolongada sobre la tecla READOUT, se puede activar o desactivar el readout.
(6) FOCUS. Ajuste de la nitidez de la traza mediante botón giratorio; actúa sobre la presentación de la señal y el readout

Ajustes de la posición de la señal.

Como ya se ha dicho el osciloscopio nos permite visualizar una señal en una pantalla. Una de las variables que tenemos es la de posicionar la señal de forma libre.

Veamos con detalle el funcionamiento de estos controles.

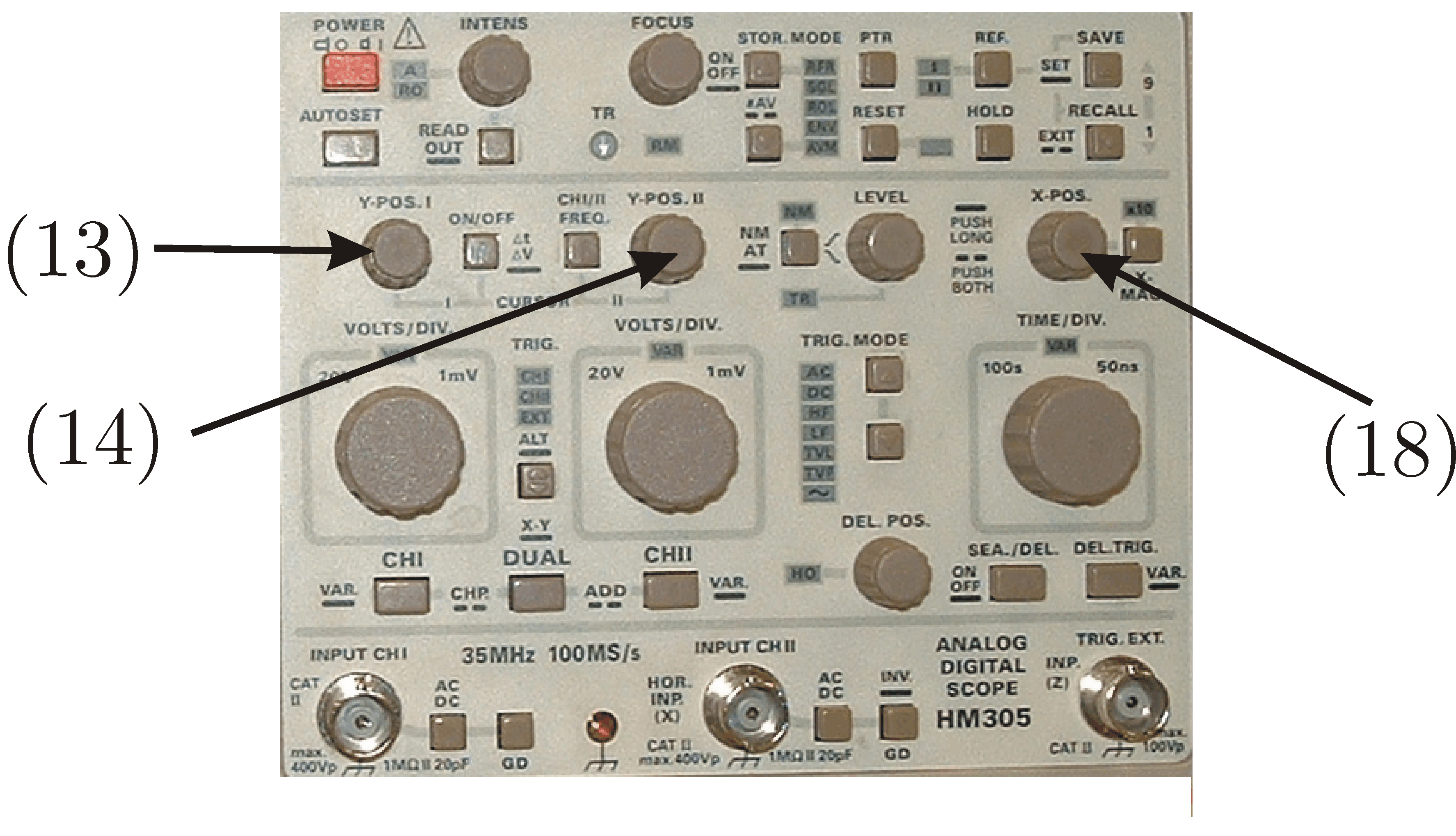

(13) Y-POS 1. Este botón giratorio sirve para ajustar la posición en vertical de canal 1.

El trazo puede ser posicionado mediante Y-POS 1 sobre una línea de la retícula, que sea idónea para la medición de la tensión que se pretenda efectuar.

(14) Y-POS 2. Este mando se utiliza para regular la posición vertical del canal 2 de forma similar al Y-POS 1.
(18) X-POS. Este mando giratorio desplaza el trazo de la señal en la dirección horizontal. Mediante X-POS se puede determinar qué parte de la presentación total se desea observar.

Ajustes de la sensibilidad y base de tiempos de la señal.

Además de poder cambiar libremente la posición de nuestra señal en la pantalla también podemos hacer que se vea con distinto detalle en los dos ejes X e Y.

Esto nos permitirá ver señales de distinta amplitud de forma óptima así como señales de distinta frecuencia.

Veamos con detalle el funcionamiento de estos controles.

(20) VOLTS/DIV 1. El mando sólo actúa, con el canal 1 activo y cuando la entrada está conectada. Mediante el giro a la izquierda se aumenta el coeficiente de deflexión, el giro a la derecha lo reduce. El margen acepta coeficientes de deflexión desde 1mV/cm hasta 20V/cm que siguen una secuencia de conmutación de 1-2-5. El coeficiente de deflexión ajustado se indica en la parte inferior de la pantalla mediante el readout (p.ej.: "Y1:5mV...").

(21) CH 1. Esta tecla alberga varias funciones CH1. Mediante una breve pulsación se conmuta a canal 1 (modo monocanal). Con una pulsación prolongada de la tecla CH1, modifica la función del mando de VOLTS/DIV. a la de ajuste fino y se ilumina el LED VAR. De ello resulta una presentación de señal descalibrada en su amplitud ("Y1>...").
(24) VOLTS/DIV 2. Mando análogo al (20) pero en este caso para el canal 2.
(25) CHII. Mando análogo al (21) pero en este caso para el canal 2.
(28) TIME/DIV. Mediante el botón giratorio, se ajusta el coeficiente de deflexión de tiempo y se indica arriba a la izquierda en el readout (p.ej.: "T:10 ms"). El giro a la izquierda aumenta, el de la derecha reduce el coeficiente de tiempo. El ajuste se realiza en pasos secuenciales de 1-2-5 y se realiza de forma calibrada si no está iluminado el LED denominado con VAR. Se pueden seleccionar coeficientes de tiempo entre 500ms/cm y 50ns/cm.

Ajustes de los modos de disparo.

Un elemento fundamental en el osciloscopio eran la señales de disparo, ya que era el elemento que no permitía obtener la señal repetitiva y de forma estable.

En nuestro osciloscopio se consigue con los siguientes controles.

Veamos con detalle el funcionamiento de estos controles.

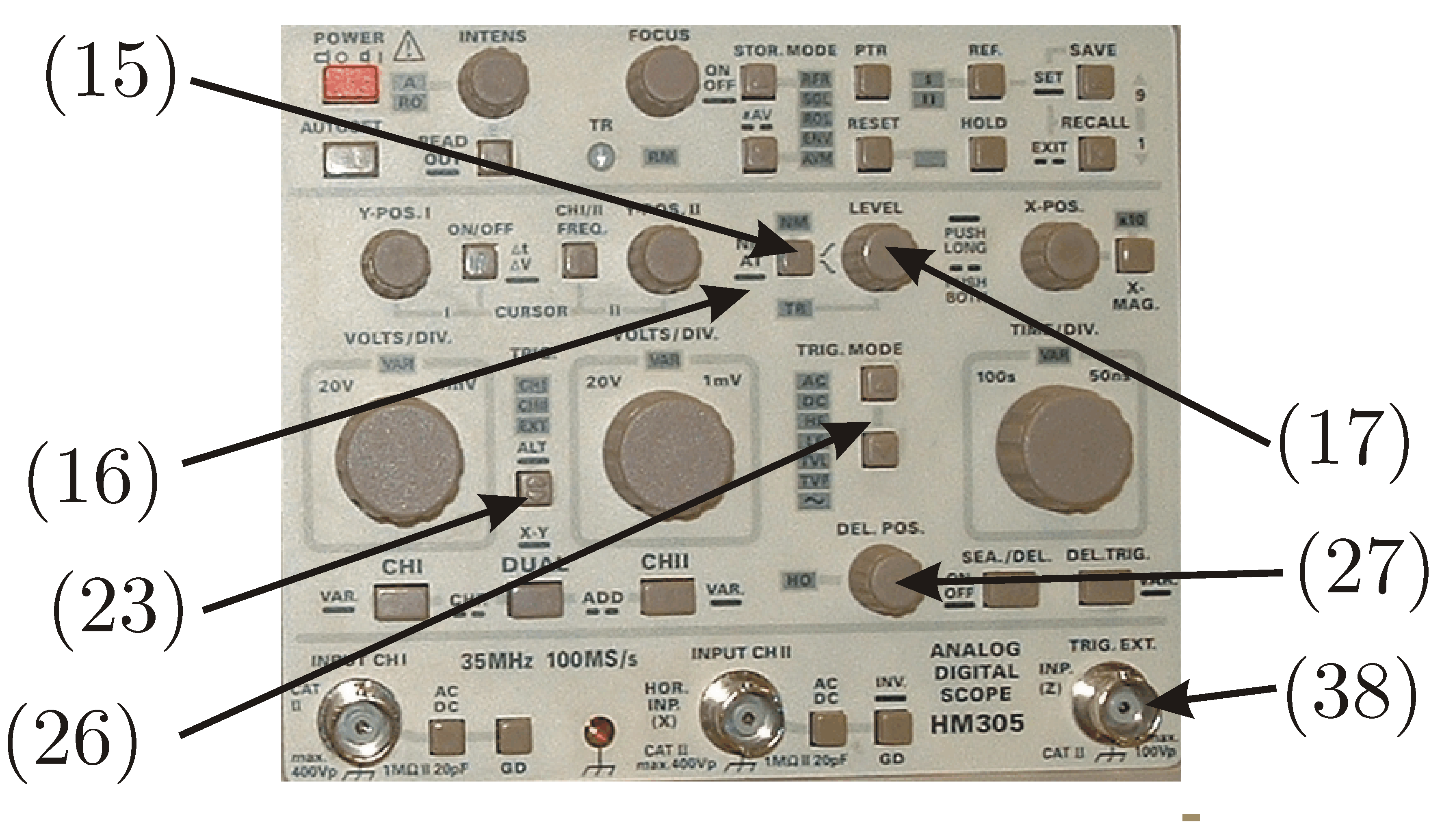

(15) NM AT. Este pulsador permite cambiar de modo de disparo. Si se pulsa prolongadamente se pasa del modo manual (NM, disparo normal) al modo automático (AT, disparo sobre valores de pico automático) y viceversa. Si el LED de NM está iluminado, el equipo funciona en modo de disparo normal.
En el modo de disparo normal con el potenciómetro LEVEL se puede variar el nivel de la señal de disparo, observe cómo aparece una marca en la parte izquierda del READOUT y mientras la marca se encuentra dentro de los márgenes de la señal se obtiene una imagen estable y el diodo LED de disparo encendido, por el contrario cuando el nivel supera los límites de la señal la imagen desaparece y el diodo LED del disparo se apaga, quiere decir que en ese caso no hay señal de barrido.
En el modo automático cuando el nivel de disparo está dentro de los límites de la señal se obtiene una señal estable y el diodo LED de disparo estará encendido. Cuando el nivel está fuera de los márgenes de la señal se genera una señal de barrido automáticamente que hace que aparezca una señal no estable en la pantalla. Esta señal se puede parar, es decir obtener una señal estable, con la ayuda del potenciómetro de HOLD OFF (27).
Con este mismo pulsador, cada pulsación breve cambia la pendiente seleccionada (SLOPE). Con ello se determina, si el disparo debe efectuarse sobre la pendiente de la señal en la parte ascendente o descendente. La selección elegida queda reflejada en la parte superior de la pantalla por readout con un símbolo correspondiente.

(17) LEVEL - Mediante el botón rotativo LEVEL se puede determinar el punto de disparo, es decir la tensión que deberá sobrepasar (dependiendo del flanco de disparo) para activar el proceso de desviación de tiempo. En la mayoría de modos de funcionamiento, se añade un símbolo en la pantalla que indica el nivel de disparo.

(23) TRIG. Mediante una breve pulsación de la tecla se selecciona la fuente de disparo. La fuente de disparo se indica con el LED TRIG. (23). La nomenclatura "Fuente de disparo" describe la fuente de señal, de la cual procede la señal de disparo.
Se dispone de tres fuentes de disparo: canal 1, canal 2, (ambas se denominan como fuentes de disparo internas y la entrada de TRIG.EXT. (38) como fuente de disparo externa. La disponibilidad de fuentes de disparo internas depende del modo de funcionamiento de canal elegido. La secuencia de conmutación es: 1 - 2 - EXT - 1 en modo de funcionamiento DUAL y ADD, 1 - EXT - 1 en modo de funcionamiento de canal 1 y 2 - EXT - 2 en modo de funcionamiento de canal 2.
(26) TRIG. MODE. Si se pulsa una de las dos teclas de TRIG. MODE, se conmuta el acoplamiento de disparo (acoplamiento de una señal al dispositivo de disparo). El acoplamiento de disparo se indica mediante un LED.
Partiendo del acoplamiento de disparo AC, cada pulsación sobre la tecla TRIG. MODE inferior conmuta con la siguiente secuencia: AC, DD, HF, LF, TVL, TVF y Disparo de red (~).
Los modos habituales de acoplar la señal de disparo son AC y DC.
- AC: Modo de acoplo en AC, quiere decir que la señal continua es bloqueada o suprimida.
- DC: Modo de acoplo en DC.
- HF: Modo de acoplo en alta frecuencia. En este modo se filtra la señal y se eliminan las componentes de baja frecuencia.
- LF: Modo de acoplo en baja frecuencia.
- TVL: Disparo de TV con los pulsos de sincronismo de línea.
- TVF: Disparo de TV con los pulsos de sincronismo de cuadro.
- Disparo de red: Se utiliza la señal de red para producir el disparo.

Modos de acoplamiento.

La señal que conectamos a la sonda se puede acoplar de tres formas distintas:

Acoplo DC
Acoplo AC
Acoplo GND

Veamos graficamente el funcionamiento de estos controles.

Veamos con detalle el funcionamiento de estos controles.

(31) Con una pulsación breve se conmuta entre el modo AC y DC para el canal 1.
(37) Con una pulsación breve se conmuta entre el modo AC y DC para el canal 2.
Acoplo DC: En este modo se ve la componente continua y la componente alterna. En el READOUT se observa que junto a la información de la sensibilidad del canal aparece este símbolo = que indica el acoplo DC seleccionado.
Acoplo AC: En este modo sólo se ve la componente alterna de la señal. El osciloscopio introduce un condensador que bloquea la componente continua y en consecuencia sólo se visualiza la componente alterna. En el READOUT se observa que junto a la información de la sensibilidad del canal aparece este símbolo (~) que indica el acoplo AC seleccionado.
Con una pulsación breve de (33) se activa el modo de acoplo GND para el canal 1.
Con una pulsación breve de (36) se activa el modo de acoplo GND para el canal 2.
Este pulsador tiene una doble función, si se pulsa prolongadamente se invierte el canal 2.

Acoplo GND: En este modo el osciloscopio desconecta internamente la señal y permite ajustar el nivel de referencia. En el modelo HM 407 también se puede cambiar la referencia sin necesidad de activar el acoplo GND, ya que en READOUT de la pantalla se observa el símbolo de tierra y se puede cambiar la posición de este símbolo. Sin embargo, el nivel de referencia se sitúa mucho mejor si realiza el acoplo a GND y ésta es la recomendación que damos a los alumnos para la realización de una mejor medida.

El circuito se conecta al osciloscopio con ayuda de la sonda.

Funcionamiento en modo dual.

Como se ha dicho el osciloscopio nos permite ver de forma simultanea dos señales, sumarlas y componerlas en modo XY. Graficamente la representación de una, dos o la suma sería:

También se pueden componer dos señales en modo XY. Graficamente la representación del modo XY sería:

En nuestro caso estas formas de presentación las podemos logra con ayuda de los siguientes controles.

Veamos con detalle el funcionamiento de estos controles.

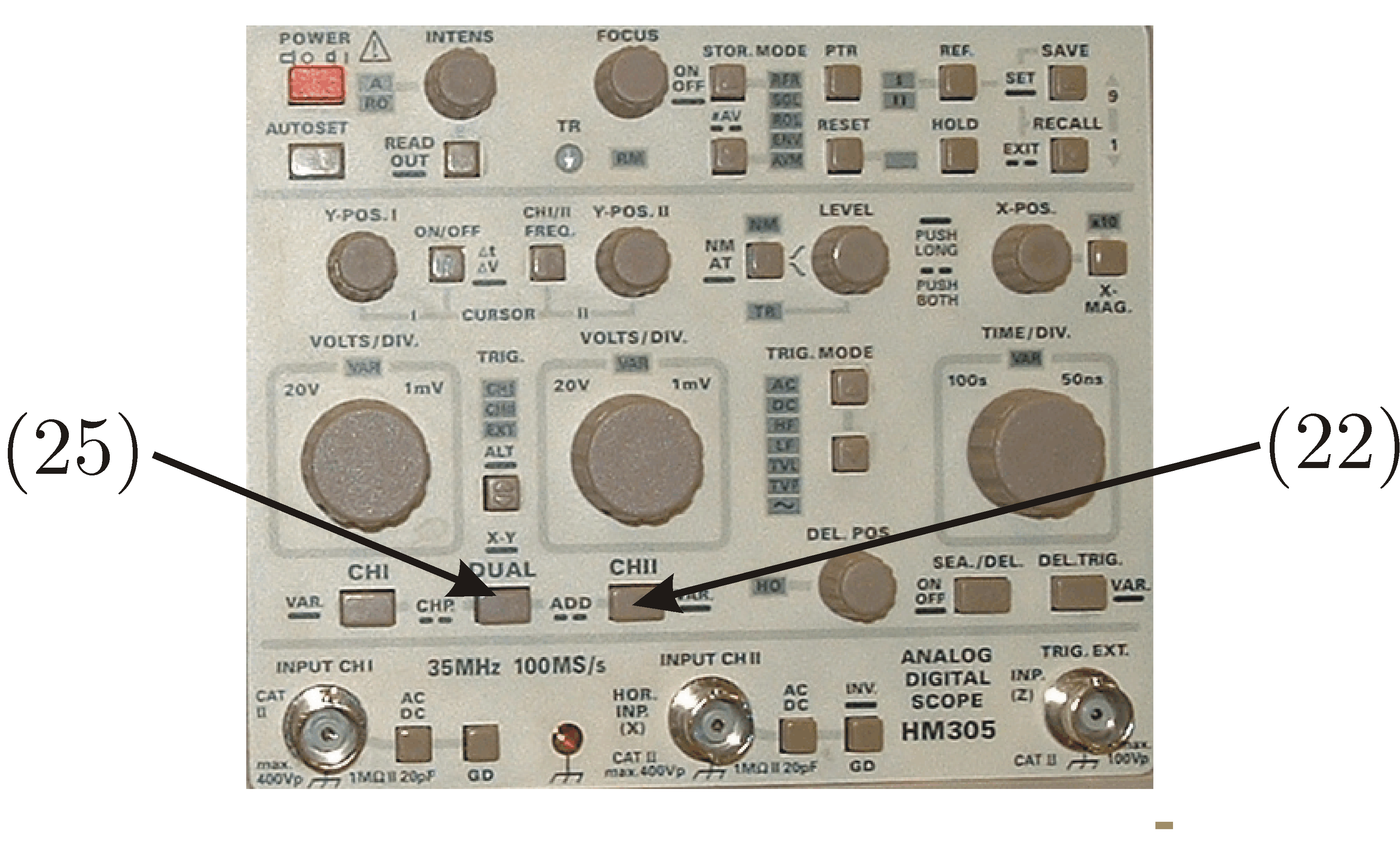

(22) DUAL. Pulsando brevemente esta tecla se pueden ver simultaneamente la señal de los dos canales. El readout presenta a la derecha, al lado de los coeficientes de deflexión de canal 2 (Y2:...) la forma en la que se realiza la conmutación de canales. "ALT" se corresponde con conmutación de canal alternado y "CHP" con chopper (troceado). El modo de la conmutación de canales se predetermina automáticamente por el ajuste de coeficientes de tiempo (base de tiempos).
En la siguiente figura puede ver el modo de funcionamiento alternado y troceado.

Pulsando (22) de forma prolongada activamos el modo de funcionamiento XY. El desvío en X se realiza mediante la señal conectada en el canal 1. La sensibilidad del canal 1 se utiliza para el ajuste de la amplitud en la dirección X. La señal conectada en el canal 2 provoca la desviación en el canal Y. El mando de sensibilidad se utiliza para ajustar la amplitud en la dirección Y. La base de tiempos no juega ningún papel en este modo.
Pulsando simultáneamente las teclas (22) y (25) se activa el modo suma.

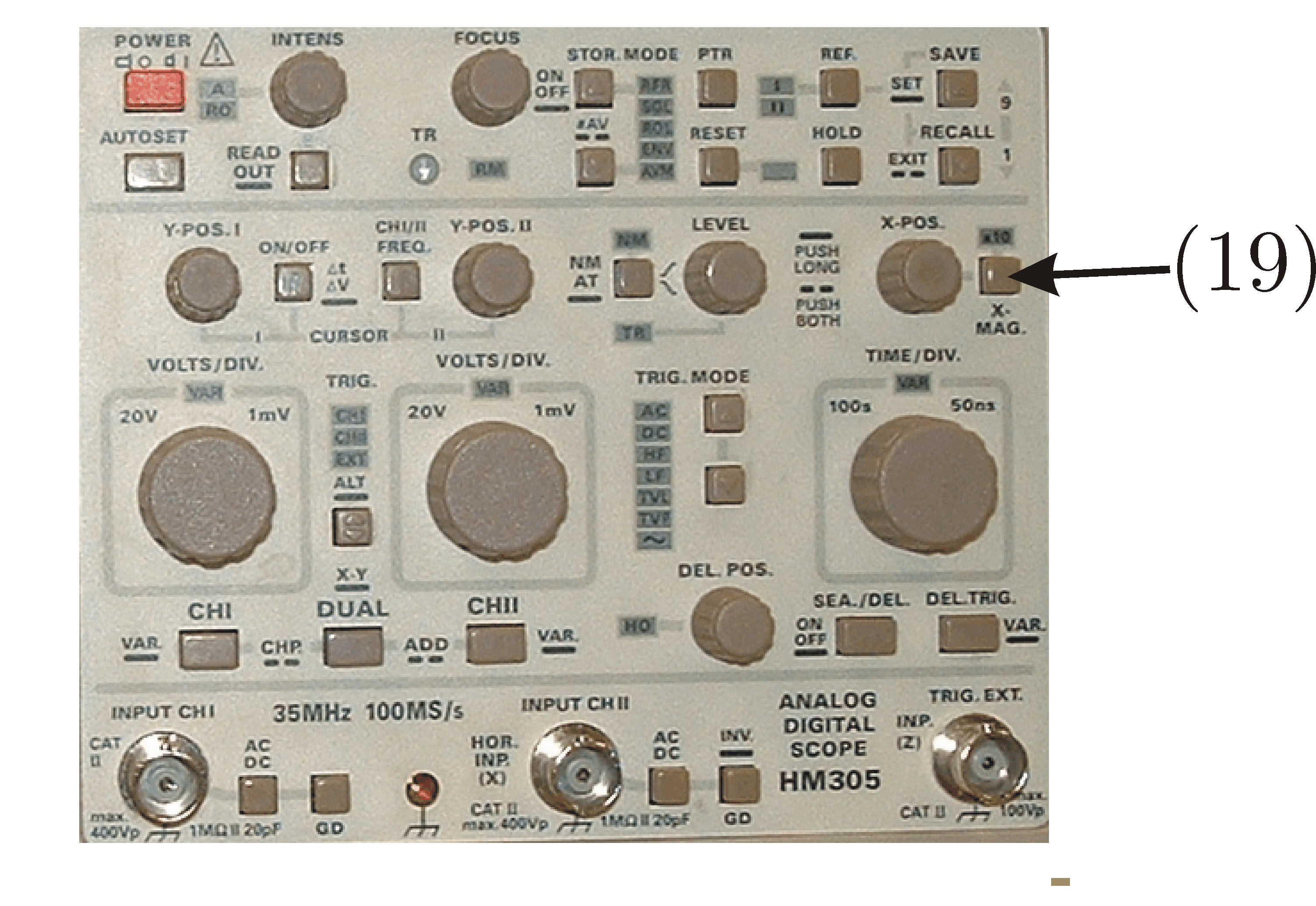

Funcionamiento en modo MAGx10.

Los osciloscopios suelen tener un modo de funcionamiento en el que se activa una expansión por 10 en la dirección x (es decir en la base de tiempos). Esto se consigue pulsando el botón (19).

Graficamente se puede ver en la siguiente figura, en este caso el aumento no son 10 veces sino 5 veces.

Funcionamiento en modo de comprobación de componente.

Los osciloscopios disponen de un modo para comprobar componentes electrónicos

Veamos con detalle el funcionamiento de estos controles.

La forma de seleccionar este modo es pulsando (46).
El componente a comprobar se conecta en los bornes correspondientes (45) y (34).
IMPORTANTE: Los componentes a probar deben de estar desconectados de los circuitos.
Para realizar la conexión del componente al osciloscopio utilice las bananas de la fuente de alimentación. Conecte la banana al osciloscopio y el cocodrilo al terminal del componente.
